1  前言

水性氟硅防腐涂料是北京耐默公司在引進(jìn)技術(shù)的基礎(chǔ)上研制生產(chǎn)的高科技產(chǎn)品。水性氟硅防腐涂料是由氟硅改性樹(shù)脂、互穿網(wǎng)絡(luò)聚合物、特種顏填料及各種特殊助劑經(jīng)先進(jìn)工藝制備而成的可以常溫固化的雙組份重防腐涂料。

2  適用范圍

2.1  水性氟硅防腐涂料具有優(yōu)異的耐高低溫性、耐候性、防水性和防油性，可應(yīng)用于海洋艦船的防污防腐以及于油田管道內(nèi)外壁、化工設(shè)施、橋梁、海上設(shè)施、碼頭設(shè)施、城市之鋼結(jié)構(gòu)，水泥結(jié)構(gòu)等。

2.2  水性氟硅防腐涂料由于其低表面能也可用于太陽(yáng)能裝置的防護(hù)涂裝，同時(shí)也適用于木材、塑鋼型材、鋁合金、水泥、火車(chē)、飛機(jī)、船舶、汽車(chē)、路標(biāo)廣告牌、高速公路護(hù)欄、大型鋼結(jié)構(gòu)的裝飾及保護(hù)。

3  主要特點(diǎn)

3.1  防腐性能好。水性氟硅防腐涂料具有良好的光澤和保色性，漆膜耐磨損、抗碰撞。涂層具有十分優(yōu)異的耐候性、耐摩擦、耐擦拭、耐沾污、耐酸、耐堿、耐水性、抗污性。等性能。

3.2  耐候性極強(qiáng)。涂層抗紫外線輻射、抗風(fēng)化、耐水性、抗靜電、抗老化性能優(yōu)異、使用壽命長(zhǎng)，非特殊情況下防腐年限可長(zhǎng)達(dá)20年以上。

3.3  突出的耐油性。水性氟硅防腐涂料具有優(yōu)異的耐油性：耐動(dòng)植物油、變壓器油、柴油、礦物油等。

3.4  優(yōu)異的耐老化性。涂層加速老化無(wú)粉化、開(kāi)裂、脫落等。

3.5  配套性好。水性氟硅防腐涂料對(duì)環(huán)氧、丙烯酸、聚氨酯、不飽和聚酯等多種底漆具有非常好附著力。

項(xiàng)目			指    標(biāo)		檢測(cè)標(biāo)準(zhǔn)
			中間漆	面漆
外   觀			各色	各色
粘度(涂-4杯），s,25℃，≥			60	50	GB/T 1723-1993
干燥時(shí)間(25±1℃，相對(duì)濕度65±5%),≤	表干（min）		1	1	GB/T 1728-1989
	實(shí)干（h）		24	24
理論固含量，%，≥			55	55	GB/T 1725-1989
配制比例（甲乙，重量比）			10:1	10:1
涂裝方式			噴涂、刷涂、輥涂
涂裝間隔時(shí)間（25℃），h		***短	6
		***長(zhǎng)	48
附著力（劃格法），級(jí)，≤			1		GB/T 9286-1998
耐沖擊性，cm			50		GB/T 1732-1993
柔韌性			1		GB/T 1731-1993
硫酸（20%，25℃）,h			60，不起泡，不脫落，不生銹		GB/T 1763-1989
氫氧化鈉（10%，25℃），d			60，不起泡，不脫落，不生銹		GB/T 1763-1989
氯化鈉（15%，25℃），d			180，不起泡，不脫落，不生銹		GB/T 1763-1989
人工加速老化			1400h不起泡、不開(kāi)裂、剝落		GB/T 1865-1993

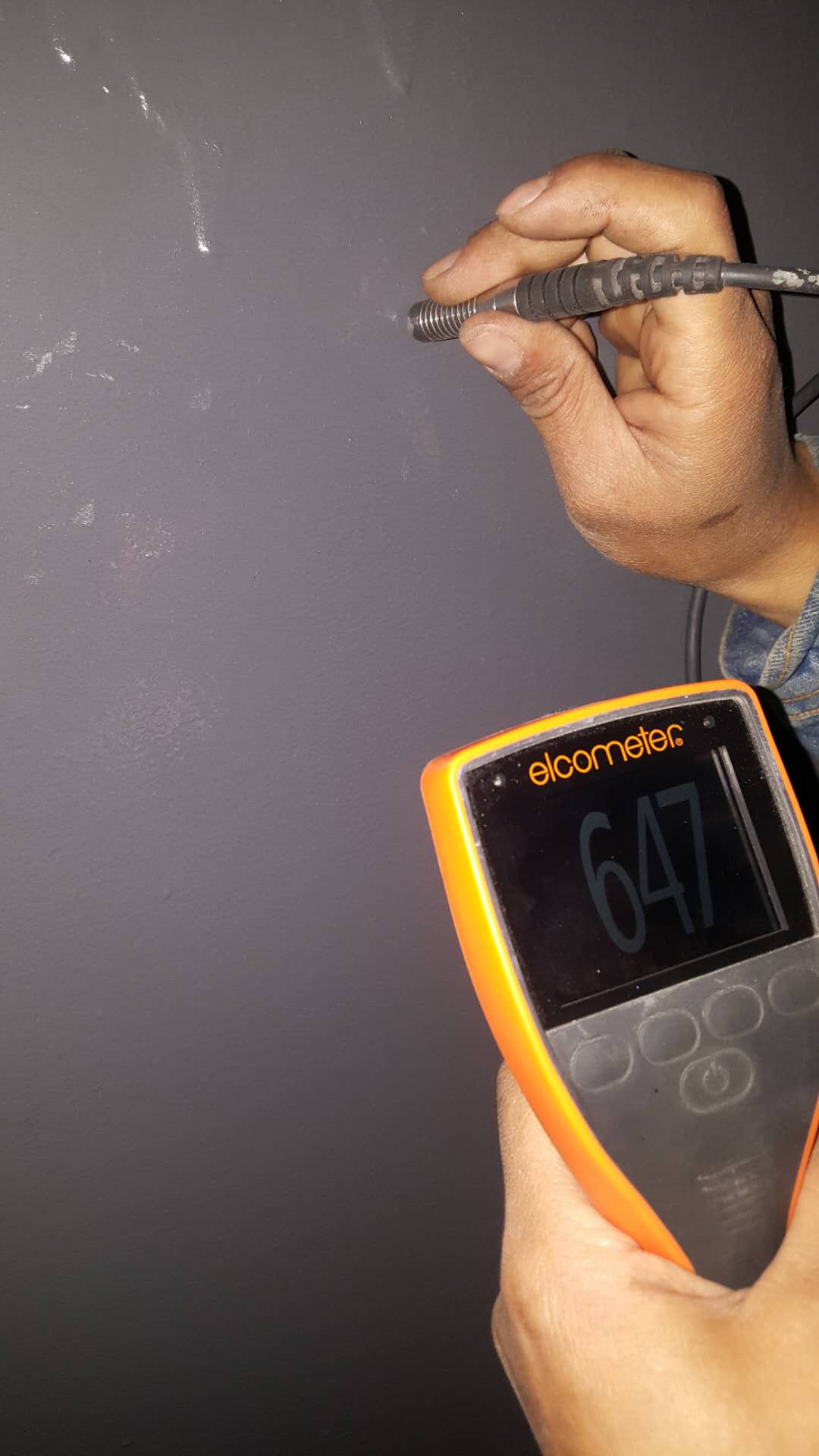

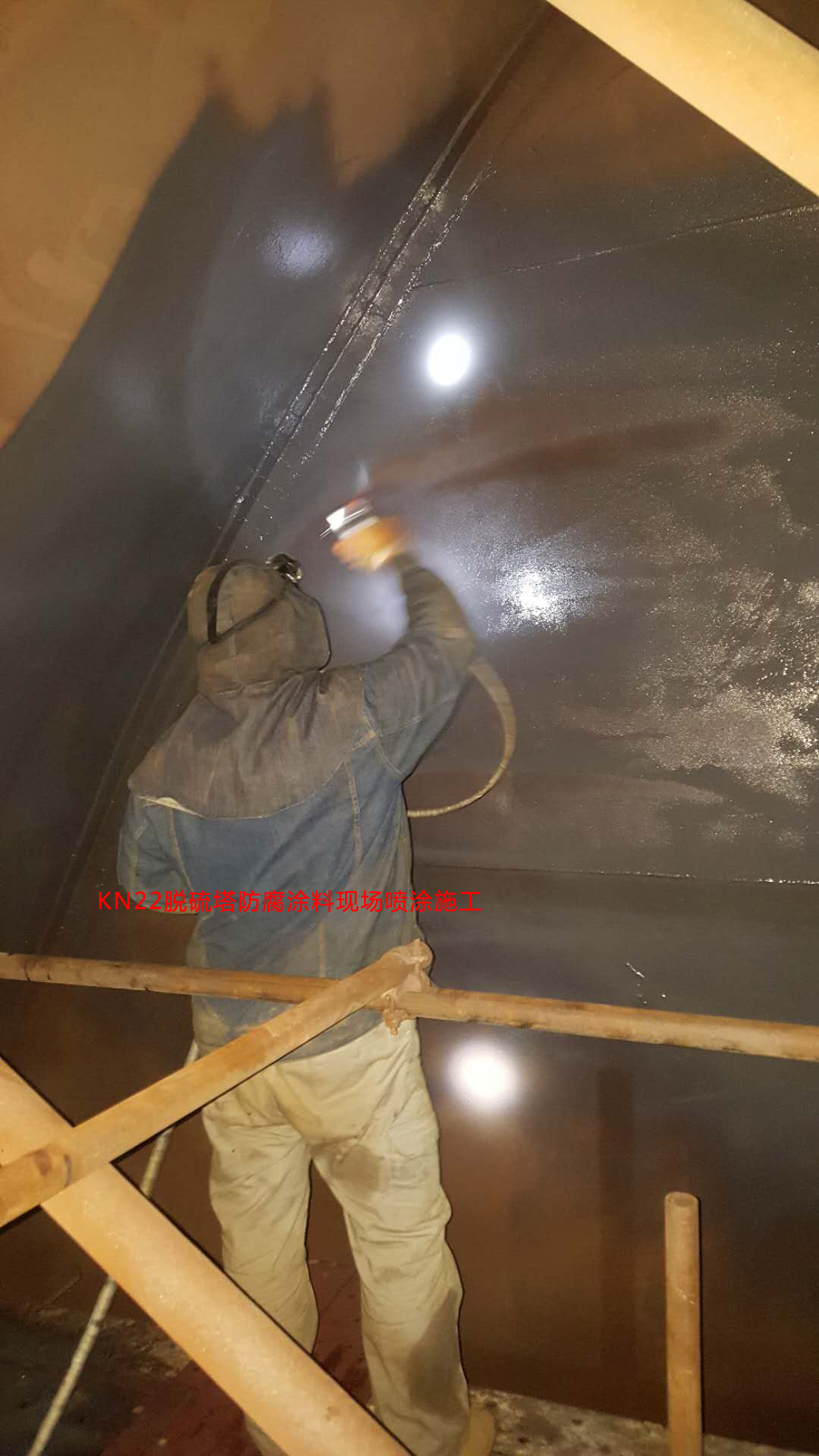

5  施工方法

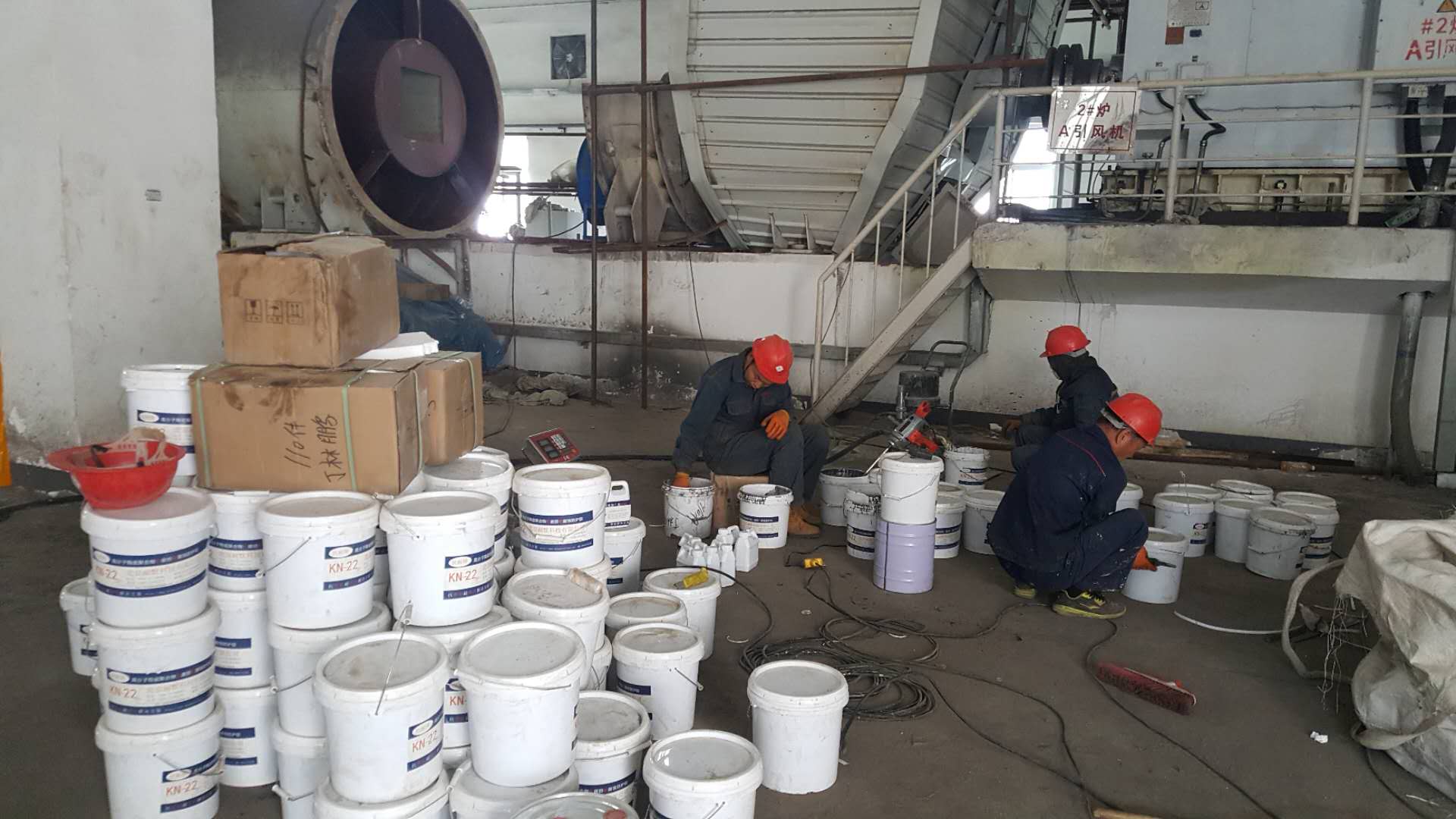

5.1  開(kāi)桶攪拌：打開(kāi)桶后，將涂料攪拌至桶底無(wú)沉積物，并按規(guī)定的重量比混合攪勻，經(jīng)20～30分鐘熟化后即可施工。若涂料確實(shí)太稠，可適當(dāng)添加豪士丹頓牌專(zhuān)用稀釋劑，其用量為10～30%，調(diào)配好的氟硅防腐涂料必須4小時(shí)內(nèi)用完，以避免超過(guò)活化期作廢；金屬漆必須用120—200目過(guò)濾后使用。嚴(yán)禁用水、醇、香蕉水、汽油或其它稀釋劑稀釋?zhuān)瑫翰挥玫耐苛希ò�括甲、乙各組分）立即蓋嚴(yán)密封，以防受潮變質(zhì)。

5.2  表面處理要求：鋼鐵結(jié)構(gòu)，基層除銹要求達(dá)到國(guó)家標(biāo)準(zhǔn)Sa2.5級(jí)以上，采用手工除銹達(dá)到St3級(jí)以上。也可采用化學(xué)除銹，要求達(dá)到無(wú)油、無(wú)銹、無(wú)雜質(zhì)、干燥清潔。

5.3  理論消耗量：如果不考慮實(shí)際施工時(shí)的涂裝環(huán)境、涂裝方法、涂裝技術(shù)、表面狀況及結(jié)構(gòu)、形狀、表面積大小等的影響，一般消耗量為0.1-0.12kg/㎡。

5.4  最佳施工溫度為5～35℃，相對(duì)濕度≤85℃，在有雨、霧、雪和較嚴(yán)重灰塵的條件下，不得施工，涂裝后14小時(shí)內(nèi)防止雨淋。

5.5 第一道涂裝后，最好待24小時(shí)（以25℃計(jì)）以上再涂裝第二道，常溫條件下施工須固化7天，7天以后才能投入使用。

5.6  工具清洗：用豪士丹頓牌專(zhuān)用稀釋劑清洗。

5.7  施工場(chǎng)所應(yīng)盡量保持良好通風(fēng)。為消除使用過(guò)程中的爆炸隱患,應(yīng)保證足夠的通風(fēng)量以維持氣體/空氣比例不超過(guò)最低爆炸極限的10 %,通常公斤溶劑需要200立方米通風(fēng)量,(與溶劑種類(lèi)相關(guān))就能維持***低爆炸極限10 %的工作環(huán)境。

5.8采取有效措施，防止皮膚和眼睛與涂料直接接觸(如使用工作服,手套,護(hù)目鏡,面罩及涂防護(hù)油等)。若皮膚不慎與產(chǎn)品相接觸,請(qǐng)用清水及肥皂或適當(dāng)?shù)墓�業(yè)清潔劑徹底清洗；若眼睛受到污染,請(qǐng)即刻用清水沖洗至少10分鐘,并立即就醫(yī)。
